Egy korszerű irodaház ma már nem önálló gépészeti, villamos és felügyeleti rendszerek halmaza. A hatékony működés ott kezdődik, amikor ezek a rendszerek összehangoltan reagálnak az épület használatára, és az üzemeltetés számára átlátható felületet biztosítanak.
KNX-integráció a Richter Gedeon Nyrt. új székházában
A Richter Gedeon Nyrt. székházában az Elektro-Kamleithner Kft. olyan KNX-alapú rendszert valósított meg, amely a világítás, árnyékolás, hűtés-fűtés, légtechnika, vizualizáció és audiovizuális funkciók összehangolt kezelését teszi lehetővé. A projekt jól mutatja, hogyan válhat az épületautomatika egy gazdaságosan üzemeltethető épület műszaki alapjává.
Miért fontos az integrált épületautomatika?
Nagy alapterületű, több szintes irodai környezetben az energiahatékonyság nem kizárólag a berendezések hatásfokán múlik. Ugyanilyen fontos, hogy az épület hogyan reagál a jelenlétre, a természetes fényre, a belső hőterhelésre vagy az időjárásra. A Richter székház esetében az alrendszerek egymásra épülő logika mentén működnek: a világítás, az árnyékolás, a hőmérséklet-szabályozás és a légtechnika az épület aktuális állapotához igazodik.

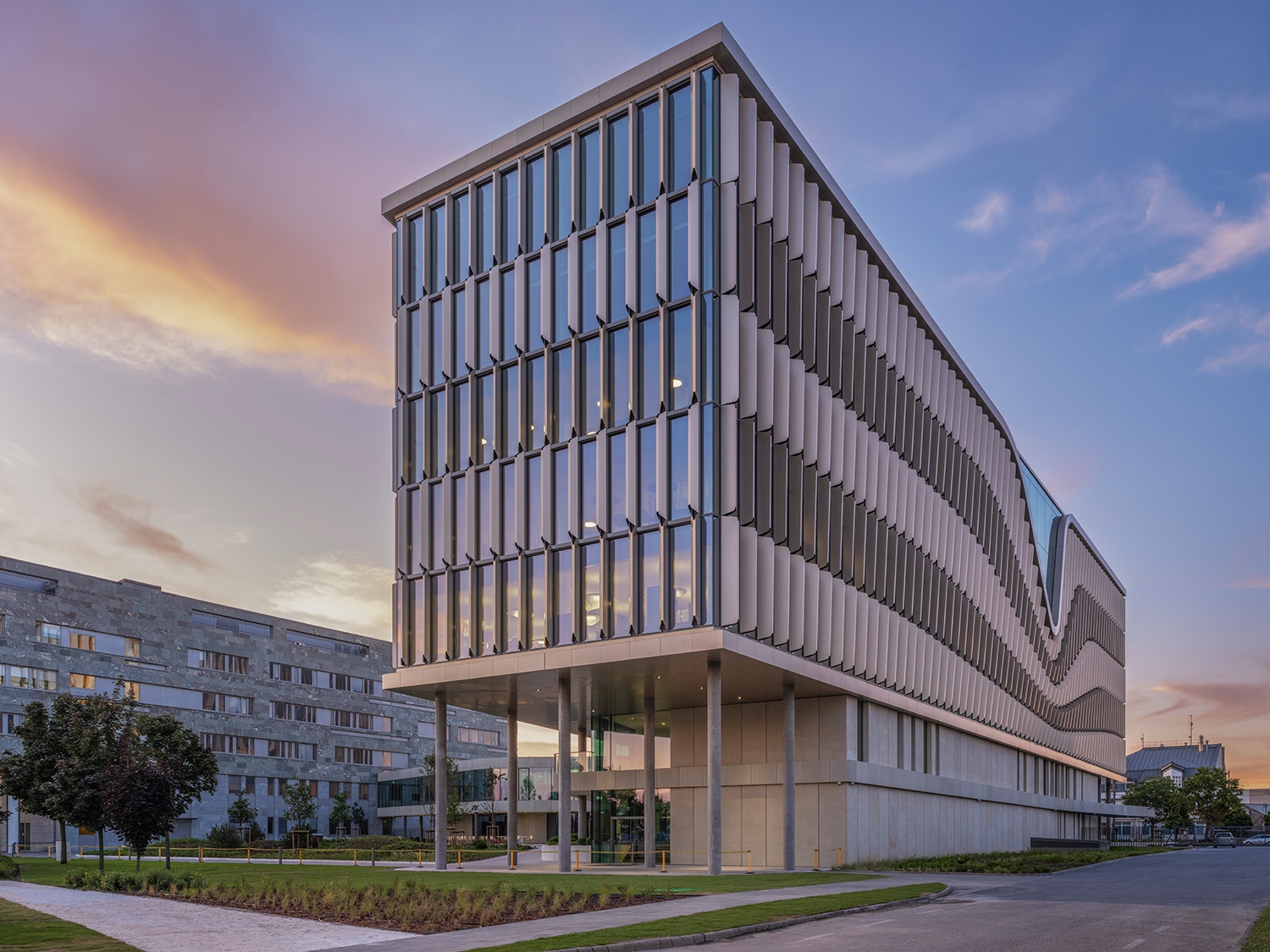

Hat szint, több ezer eszköz, egységes működés
Az épület hat szintjén mintegy 2 500 automatizálási eszköz támogatja az energiahatékony és komfortos működést. A rendszer KNX alapokon épült fel, amely nyílt, gyártófüggetlen szabványként teszi lehetővé a különböző funkciók és eszköztípusok egységes kezelését.
A projekt része a világításvezérlés, árnyékolásvezérlés, hűtés-fűtés szabályozás, légtechnikai kapcsolat, jelenlét- és fényerőalapú működés, helyiségenkénti komfortszabályozás, központi vizualizáció és a tárgyalói AV-funkciók kapcsolódása.
A KNX decentralizált felépítése támogatja az üzembiztonságot, a bővíthetőséget és az átlátható hibakeresést, miközben kezelhető műszaki alapot biztosít.
Szenzoradatok, amelyek ténylegesen befolyásolják az épület működését
A projekt egyik lényeges eleme egy speciális jelenlétérzékelő integrálása volt, amely nem csupán jelenlétet érzékel, hanem CO₂-szint, páratartalom, fényerő és hőmérséklet mérésére is alkalmas.
Ezek az adatok közvetlenül felhasználhatók az épület működésének optimalizálásához. A mért értékek alapján szabályozható a hűtés-fűtés, támogatható a légtechnika, beállíthatók a VAV-rendszerek, valamint biztosítható az állandó fényerő-szabályozás. Egy tárgyaló, nyitott irodatér vagy időszakosan használt helyiség eltérő működési logikát igényel; az automatizálás ezeket a különbségeket a háttérben kezeli.
Világítás, árnyékolás és hőkomfort összehangolása
A természetes fény hasznosítása és a mesterséges világítás optimalizálása kulcskérdés egy korszerű irodaházban. A Richter székházban az irodai világítás meghatározott fényerőszint szerint működik, így a rendszer a természetes fény figyelembevételével támogatja az energiahatékony világítást.
Az árnyékolásvezérlés sem önálló funkcióként jelenik meg. A GPS-es időjárásállomás napkövetéssel segíti az árnyékolók működését, hogy a napsugárzás ne okozzon felesleges hőterhelést. A hőkomfortot hűtő-fűtő mennyezeti rendszerek támogatják, az automatizálás pedig a helyiségek igényeihez igazodva működteti a gépészeti rendszereket.
Központi felügyelet és kezelhetőség
Egy ilyen méretű épületnél az üzemeltetésnek átlátható állapotokra, gyors hibakeresésre és célzott beavatkozási lehetőségre van szüksége.

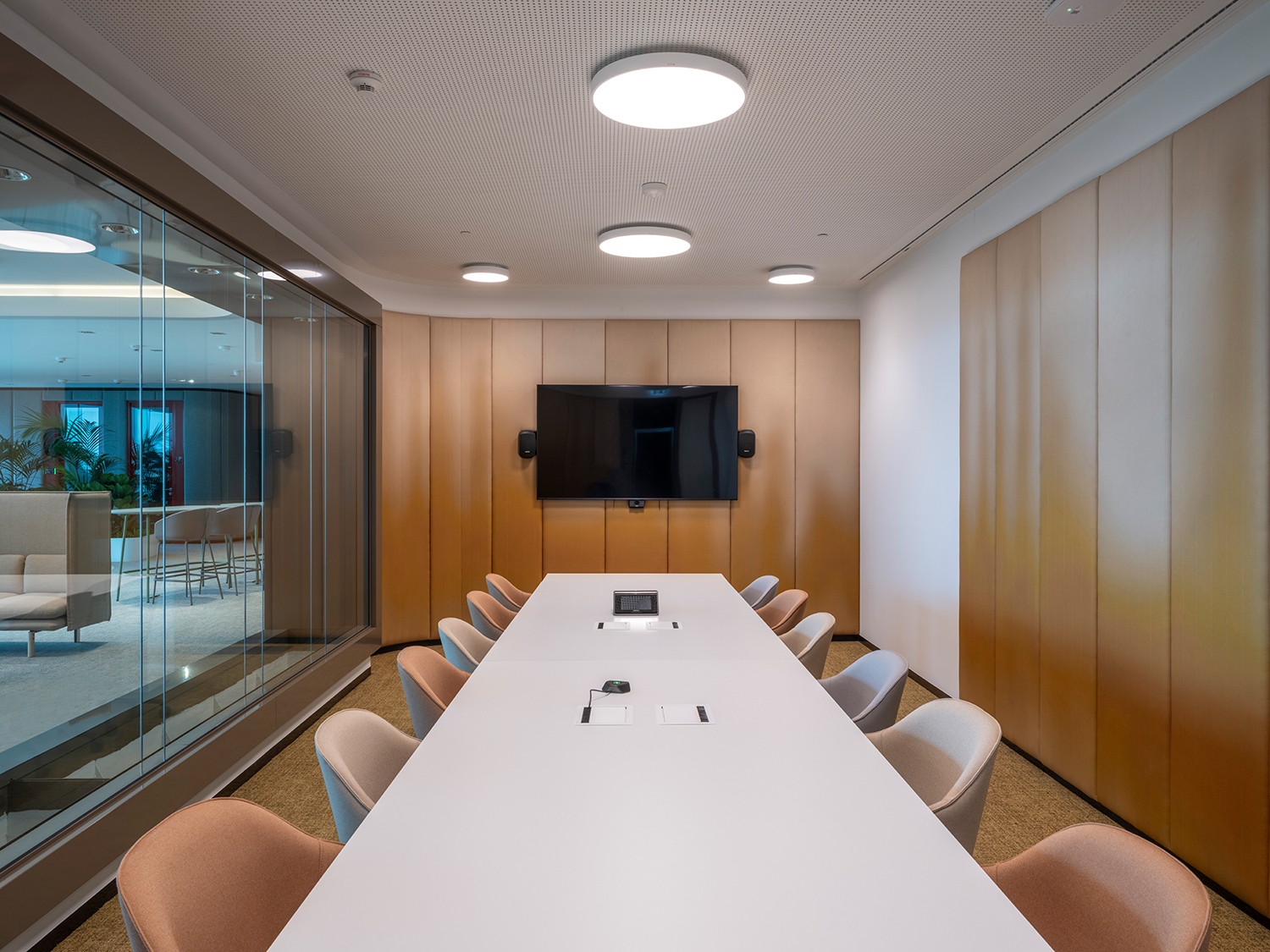

A Richter székházban NetX vizualizációs rendszer támogatja a központi felügyeletet. A felület valós idejű monitorozást és szabályozást tesz lehetővé. A nagyobb irodákban és tárgyalókban okosvezérlőpanelek segítik a hőmérséklet, a világítás és az árnyékolás kezelését.
Biztonsági rendszerekhez kapcsolódó automatizálási logika
Az épületautomatika nemcsak komfort- és energiahatékonysági funkciókat képes kezelni. A Richter székház esetében a tűzjelző rendszerrel való kapcsolat is része volt az integrációnak. Tűzjelzés esetén az automatizálási rendszer a menekülési útvonalakhoz kapcsolódó nyílászárók és árnyékolók működését is támogatja.
Ez jól mutatja, hogy egy megfelelően kialakított épületautomatizálási rendszer az épület teljes működési logikájának része lehet.
Mit jelent ez tervezői és üzemeltetői szemmel?
Az ilyen projektek egyik fontos tanulsága, hogy az épületautomatizálást nem érdemes a kivitelezés végén, külön rendszerként kezelni. A hatékony működéshez már a tervezési fázisban tisztázni kell, mely alrendszereknek kell együttműködniük, milyen adatpontokra van szükség, és hogyan támogatja a rendszer az üzemeltetést.
Villamos tervezők, épületgépész tervezők, kivitelezők és beruházók számára fontos, hogy a rendszer hosszú távon bővíthető, dokumentálható és karbantartható legyen. A KNX ebben stabil alapot ad, mert szabványos, gyártófüggetlen és nagyobb léptékű projektekben is alkalmazható technológia.
Egy jól működő épület nem a vezérlőszekrényben kezdődik
A Richter Gedeon Nyrt. új székházának projektje azt mutatja, hogy az épületautomatika akkor hoz valódi értéket, ha nem csak eszközök beépítéséről szól. A lényeg az integráció: az adatok gyűjtése, a rendszerek közötti kapcsolat, az üzemeltetés számára értelmezhető felügyelet és a használathoz igazodó működés.
Új irodaház, közintézmény, ipari vagy kereskedelmi épület automatizálásánál, illetve meglévő épület átláthatóbbá tételénél érdemes már a koncepciófázisban számolni az épületautomatizálással.
