A kismegszakítókról

E készülékek beépítésre kerülnek a legkisebb lakáselosztóktól a legnagyobb fõelosztókig, mint az alacsonyabb áramszintû leágazások tipikus építõelemei. A kismegszakító behatárolja a védelmi és elosztó berendezés megbízhatóságát, ezzel a védett létesítményt használó cég vagy család élet- és vagyonbiztonságát. A villamos elosztók készülékeinek kiválasztása elsõsorban – a jelenlegi gyakorlatnál nagyobb mértékben – a kivitelezõk, a villanyszerelõ iparosok feladata és felelõssége! Az áttekintõ táblázat ezt a döntést hivatott megkönnyíteni!

Normal
0
21

false
false
false

MicrosoftInternetExplorer4

/* Style Definitions */
table.MsoNormalTable
{mso-style-name:”Normál táblázat”;
mso-tstyle-rowband-size:0;
mso-tstyle-colband-size:0;
mso-style-noshow:yes;
mso-style-parent:””;
mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
mso-para-margin:0cm;
mso-para-margin-bottom:.0001pt;
mso-pagination:widow-orphan;
font-size:10.0pt;
font-family:”Times New Roman”;
mso-ansi-language:#0400;
mso-fareast-language:#0400;
mso-bidi-language:#0400;}

Minden villanyszerelõ olvasónak azt javasoljuk, hogy az általa használni kívánt kismegszakítók közül egyet nyisson fel, és vegye szemügyre! Ábránkon a következõ szempontokra kell felhívni a figyelmet.

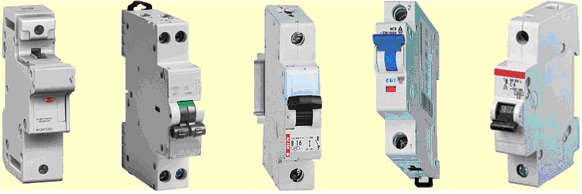

A táblázatban a különbözõ, hazai piacon forgalomban levõ gyártók termékei kerülnek bemutatásra: pontosabban közülük is azokét, akik a feltüntetett mûszaki paraméterek szerint feltett kérdésekre adatokat bocsátottak rendelkezésre. Ezen szempontok némileg különböznek a hasonló összefog-laló táblázatokéitól, mivel azok adatai – sematikus voltuk és a gyártók névleges adataira való összpontosításuk miatt – a választást nem könnyítik meg. A szabványok követelményeit – lehetõleg valóságosan, de legalábbis papíron – minden forgalomba hozott kismegszakító kielégíti, tájékozódási pontnak tehát maradna újra csak az ismertség és az ár. A villanyszerelõ-ipar mesterei által létrehozott elosztó berendezések minõsége, megbízhatósága egy összetett követelményrendszer eredõje. Ezt a rendszert a szakma teljes vertikuma – jó esetben tudatosan – alakítja ki: a szakmai társadalom hosszú idõn át kikristályosodott szabványai mellett megje-lenik a gyártó, a tervezõ, a kereskedõ, a kivitelezõ cég (a mesterember) önmagával szemben támasztott kritériumrendszere is! Tehát a táblázat mûszaki paraméterei úgy kerültek összeállításra, hogy a mesterember számára minél több kiderülhessen abból: milyen sajátos követelményrendszert érvényesítenek magukkal szemben a különbözõ gyártók? Milyen viszonyulás tükrözõdik a megadott adatokból a termékhez és a partnerhez, aki számára a terméket készítették? A gyártó adatai között a legfontosabb tudnivaló az, hogy a készülék rendelkezik-e típusvizsgálati jegyzõkönyvvel, illetve az milyen laboratóriumban készült? Bizalmunkat erõsítheti, ha a vizsgálatokat független, nemzetközileg elismert próbaállomáson végezték, és az adatszolgáltatók megadják a típusvizsgálati jegyzõkönyv számát is! A névleges adatok az áttekintett gyártók katalógusaiban megtalálhatók: ezek közül a legfontosabb a zárlati megszakító képesség. Ez az adat nem egy közönséges határérték, amely azt mutatja, hogy a készülék „mit bír ki”, hanem azt is, hogy ezt az áramot hányszor képes megszakítani? A kismegszakítók névleges értéküknél kisebb zárlati áramok esetén több zárlatot képesek megszakítani: például egy 6 kA-es készülék 3 kA-es zárlati áram esetén kb. 2-szer annyi kapcsolást bír! Ezért egy kisebb zárlati áramú helyre (pl. lakáselosztóba) nagyobb zárlati megszakító-képességû kismegszakítót beépíteni nem „túlbiztosítás”, hanem a védelmi berendezés élettartamának növelése! Fontos, hogy a vizsgálatokat a lakossági (ez esetben szigorúbb!) IEC EN 60898 vagy az ipari IEC EN 60947 alapján végezték-e el. A táblázatban Icn-nel jelölt áramértékeket a kismegszakító többször is meg kell, hogy tudja szakítani, az Icu-val jelzettet azonban csak egyetlen egyszer! Ezért utóbbit csak kiegészítõ adatnak tekinthetjük.



Kismegszakítók üzembiztonságának javítása
1. a zárlati kioldó tekercs kevés menetszámmal és viszonylag nagy
huzalkeresztmet- szettel készül: ez kisebb veszteségi teljesítményt
eredményez;
2. az ívoltó kamra oldalfala égésálló anyagból (pl.
kerámiából) készül: a villamos ív hatására az oldalfalak távolságában
2-300 Celsius fokos hõmérséklet is felléphet, amely a gyengébb minõségû
oldalfalakat hamar elégetheti;
3. a túlterhelések ellen védõ bimetál a
hõre lágyuló alkatrészekkel nem érintkezik és azoktól távolodik mûködés
közben: a bimetál hõmér- séklete mûködés közben 150-200 Celsius fokra
emelkedhet, amely a hõre lágyuló kioldó alkatrészeket deformálja;
4.
megfelelõ nagyságú és horonykialakítású csatlakozó csavarok állnak
rendelkezésre: a megfelelõ meghúzási nyomaték csak ezáltal biztosítható!

A táblázatban szereplõ fontosabb adatok az egyes gyártók készülékeit jelentõsebb mértékben megkülönböztetik egymástól, mint a szabványok által rögzített adatok, pl. jelleggörbe. A veszteségi teljesítmény nagy hatással van magára az elosztó szekrény melegedésére, tehát üzembiztonságára. A mechanikus élettartamra jellemzõ kapcsolási számot egyetlen kismegszakító sem éri el, sõt, meg sem közelíti üzemideje alatt, viszont jó képet ad a mechanika megbízhatóságáról. A nyitott érintkezõk közötti átütési feszültség magasabb értéke mellett a hálózaton munkát végzõ személyek nagyobb biztonságban vannak! Ez az érték dönti el azt is: használható-e a kismegszakító fõkapcsolóként, alkalmas-e villamos leválasztásra? A készülékek egyéb jellemzõi közül kiemelhetõ annak fontossága: rendelkezik-e a gyártó magasabb zárlati szilárdságú (10 kA-es) készülékkel? Amelyik gyártó 10 kA-es kismegszakítót is képes jó minõségben elõállítani, arról joggal feltételezhetõ, hogy alacsonyabb követelményû készülékei megbízhatóbbak. A szerelés szempontjából igen fontos a bekötési lehetõségek mind teljesebb választéka, mivel ez az áramelosztást is egyszerûsíti. A készüléksorból való kiemelhetõség a villanyszerelõ mester dolgát könnyíti. Járjunk el gondosan a termékkiválasztás során!

Zollai András
