Az 1/2020. (I. 16.) MEKH rendelet elrendeli az almérők beépítését – igen szigorú feltételekkel és határidőkkel.
Miről szól a rendelet?
- a rendelet pontosan meghatározza, hogy mely gazdálkodó szervezetekre vonatkozik,
- pontosan rendelkezik, hogy hol kell mérési helyeket kialakítani,
- és megadja a fogyasztásmérők meghatározó műszaki paramétereit.
Akutális állapotának nyomonkövetése
Erre kínál megoldást a Schrack, mely 100%-ban megfelel a rendeletnek, és:
- rugalmas,
- kedvező árú,
- új és már üzemelő létesítményekhez azonos kialakítású.
Meddig kell ezt megvalósítani?
A rendelet 2020. január 16-án jelent meg és rá 8. napra lépett hatályba. Azonban két másik dátumot is meghatároz:
- az első a 3. § 2021. január 1-jei hatályba lépése. A 3. § rendeli el a fogyasztásmérők beépítését,
valamint pontos műszaki határértékeket megadva útmutatást ad a mérési helyek meghatározásához. - a második a 7. § 2022. január 1-jei hatályba lépése, mely módosítja a 3. § műszaki határértékeit (lényegesen szigorúbb eljárást megkövetelve).
Kötelező fogyasztásmérés
Ami fogyasztásmérőket illeti, a következő műszaki paramétereket írja elő a 2. §:
- legfeljebb 3%-os hibahatárérték
- legalább negyedóránkénti mérés
- mérési adatok tárolása és továbbítása
Fontos!
Nagyon fontos, hogy a mért adatokat a műszernek magának kell tárolnia, más adatgyűjtő megoldás a rendelet szerint nem megfelelő!
Ezért javasoljuk a Schrack mérőműszerének használatát: hálózatanalizátorunk önmagában közel 1 évig tárolja a fogyasztási adatokat, bármilyen külső eszköz nélkül – 100%-ban megfelelve a rendeletben előírt negyedórás mintavételezésnek.
Mérőműszerünk 4 negyedes mérőként, mind a fogyasztási, mind a termelési adatokat is méri és tárolja negyedóránként, túlmutatva ezzel a rendelet előírásain. Ez fontos lehet energetikai szempontból pl. egy fotovillamos rendszerrel is rendelkező létesítménynél.
Mire kell készülnünk egy beruházásnál, projektnél?
Ha a szabályozásnak 2022 után is meg szeretnénk felelni, érdemes már a beruházás kezdetekor a rendelet a $7. paragrafusának előírásait figyelembe venni, mivel ezek jóval szigorúbbak a jelenlegi és a jövő évi szabályozásnál. Így már most hosszabb távon megfelelhetünk a közeljövőben életbe lépő szabályozásnak és nem kényszerülünk átalakításra, újabb műszerek beépítésére, újabb költségek finanszírozására.
Hogyan lehet megfelelni a MEKH ½020. (I. 16.) rendeletnek?
Röviden: mérőműszerekkel
A legkényelmesebb megoldás erre a Schrack multifunkciós hálózatanalizátorának használata:
- új beruházáskor bármilyen típusú elosztórendszerbe könnyen, egy mérőműszer típussal az összes mérés megvalósítható
- táblaműszerként is használható, egyszerűen kezelhető
- már meglévő elosztók esetén más 96×96-os táblaműszer helyére is beépíthető
- ahol a főelosztóban már korábban telepítésre került Schrack hálózatanalizátor, ott egy kiegészítő modullal kis ráfordítással, könnyen megvalósítható
Miért ajánljuk?
100%-ban megvalósítja a rendeletben előírt negyedórás mérést, helyi adattárolást és kommunikációt
- teljesen egységes kialakítás
- helyi és központi kiolvashatóság
- olcsó megoldást ad a hagyományos mérési feladatokhoz és a rendeltnek megfelelést is biztosítja
- helyi villamos hálózatanalizátorként is funkcionál
• ingyenes kiolvasó- és konfigurációs szoftver
Amit még tudunk:
- Helyigényhez igazodó árammérési kialakítás: hagyományos áramváltó vagy Rogowski- tekercs fogadására kialakított készüléktípusok
- Mind a tárolt adatok, mind a pillanatértékek kiolvashatók
- A műszer rendeletnek megfelelő beállítása az előlapról is végrehajtható, nem szükséges szoftveres programozás
- Bármely épületfelügyeleti rendszerbe integrálható RS485 – MODBUS RTU vagy külső konverterrel Ethernet – MODBUS TCP/IP eléréssel

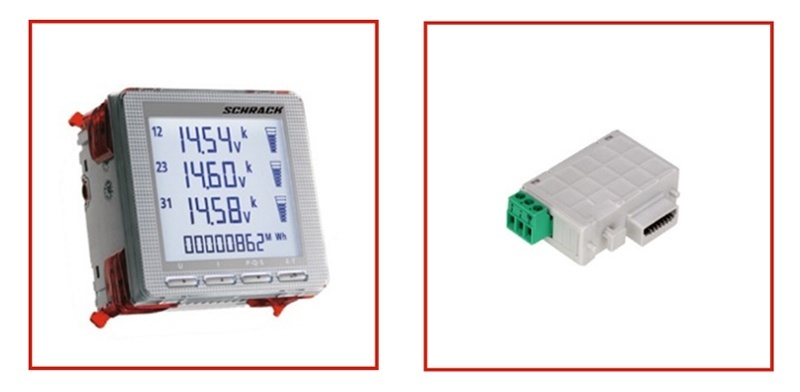

Hagyományos áramváltós kialakítás bővítő modullal
Általános információk
- Ipari kivitelű halózatanalizátor villamos mennyiségek mérésére (4 negyedes)
- Hatásos fogyasztásmérés (2 negyedes)
- Váltakozó áramú hálózathoz
- Háromfázisú hálózathoz, 3 vagy 4 vezetékes nem kiegyenlített terheléshez (beállítható)
- Fogyasztási érték tárolása MGF3900S kommunikáció képes bővítő modulban
- Egyéb bővítő modulokkal is kiegészíthető

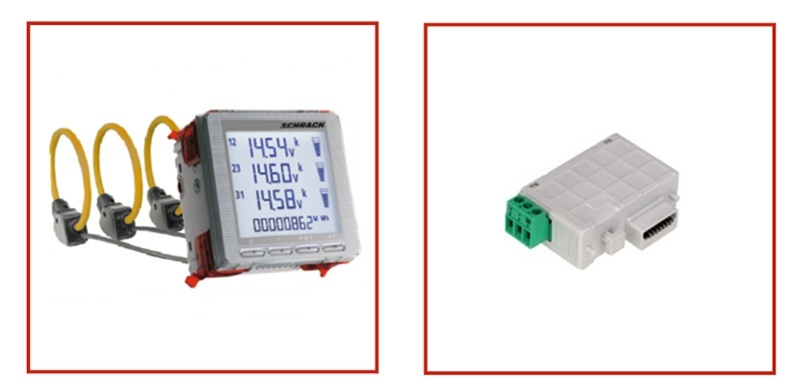

Rogowski-tekercses kialakítás bővítő modullal
Általános információk
- Ipari kivitelű halózatanalizátor villamos mennyiségek mérésére (4 negyedes)
- Hatásos fogyasztásmérés (2 negyedes)
- Váltakozó áramú hálózathoz
- Rogowski-tekercses árammérés, készlet tartalmazza a tekercseket
- Háromfázisú hálózathoz, 3 vagy 4 vezetékes nem kiegyenlített terheléshez (beállítható)
- Beépített RS485 csatoló MODBUS RTU kommunikációhoz
- Beépített impulzus kimenet
- Fogyasztási érték tárolása MGF3900S kommunikáció képes bővítő modulban
- Egyéb bővítő modulokkal is kiegészíthető
